RACK À TOURET ET BOBINE - RAYONNAGE POUR CÂBLES, TUBES OU TUYAUX

Le stockage des tourets nécessite une installation d’un rayonnage spécifique. Les racks à tourets modulaires de Loraltec permettent le stockage et le déroulage aisés de vos câbles, tubes PEHD, tuyaux ou fibre optique.  Robuste, modulaire et facile à utiliser, ce rayonnage est conçu pour répondre aux besoins des professionnels de l’électricité, du BTP et de l’industrie.

Le stockage sur plusieurs niveaux permet également de gagner de l'espace au sol.

Caractéristiques techniques

  • Stockage de tourets ø 600 mm à 1400 mm
  • Poids unitaire : 1400 kg maxi 3000 kg par baie
  • Largeur de passage des échelles : 700 ou 900 mm
  • Profondeur d’échelle : 700 mm en simple face et 1500 mm en double faces
  • Hauteur d’échelle : 3500 mm (3 tourets) | 4500 mm (4 tourets) | 5500 mm (4 ou 5 tourets)
  • Inclinaison des poteaux d’échelle : 4°
  • Acier galvanisé à chaud (norme NF A 36321)

Domaines d'application

Nos rayonnages à tourets sont utilisés dans de nombreux secteurs :
  • industrie électrique
  • industrie du bâtiment et des travaux publics  (BTP)
  • industrie du câble
  • industrie de la fibre optique (télécommunication)
  • industrie de l'énergie et du transport

Les avantages du rack à tourets

  • Stockage vertical optimisé des tourets pour un gain de place
  • Déroulage direct sans déplacement de la bobine
  • Système modulaire pour s’adapter à vos contraintes
  • Compatible avec différents types de câbles, tuyaux, gaines
  • Sécurité renforcée et meilleure ergonomie de travail
  • Visualisation immédiate du stock

Deux types de racks à tourets

Loraltec propose deux types de racks à bobines de câbles:
  • rack à touret incliné (trapézoïdal) - idéal pour les tourets de faibles charges
  • rack à touret droit (vertical) - idéal pour stocker un grand nombre de tourets à charges lourdes

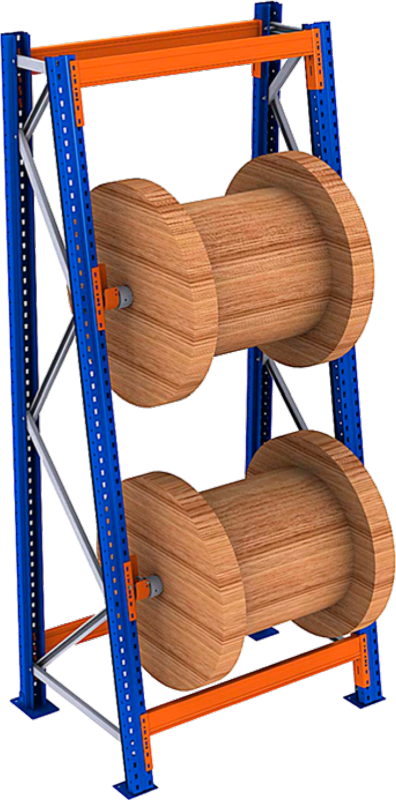

Rack à touret trapézoïdal

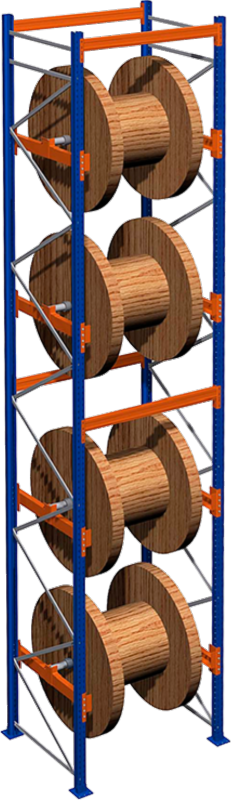

Rack à touret vertical

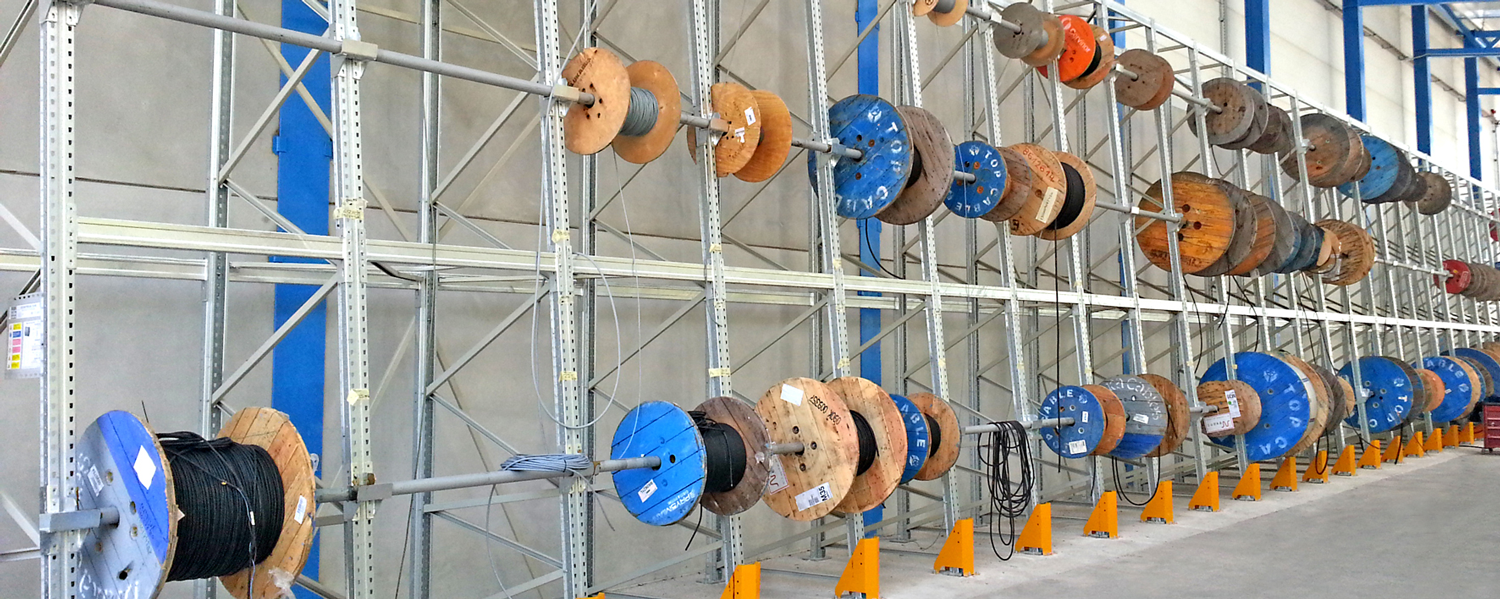

Les racks à tourets inclinés

Le rayonnage incliné est idéal pour les bobines de câbles légers allant jusqu'à 500kg. Le chargement peut se faire manuellement ou grâce à un chariot élévateur. L'inclinaison de 5° permet de créer des paliers de stockage favorisant la stabilité du rack. Les niveaux sont réglables en hauteur au pas de 70mm.
  •  Hauteurs standard : 2105, 2735, 3365 et 3995 mm
  •  Largeurs standard : 750, 950, 1150 et 1350 mm
  •  Diamètres du support à tourets : 34, 49 et 60 mm
  •  Capacité de charge maximale par travée : 500 kg
  •  Inclinaison : 5°
  • Version simple ou double face

Les axes sont fixés en façade du rack.


Les racks à tourets droits

Les racks à tourets droits conviennent au stockage de bobines de câbles allant jusqu'à 1 tonne. La profondeur standard du socle est de 1 100 mm ce qui correspond à la profondeur standard de rack à palettes. Le placement de tourets peut s'effectuer grâce à un chariot élévateur.
  • Hauteurs standards : 2105, 2735, 3365, 3995, 4625, 5255 et 5885 mm
  • Largeurs standards : 750, 950, 1150 et 1350 mm
  • Diamètres du support à tourets : 34, 49 et 60 mm
  • Capacité de charge maximale par travée : 1 000 kg

Les supports sont centrés en profondeur.

Dispositifs de sécurité

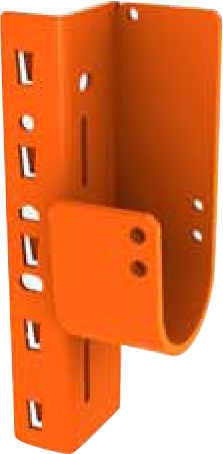

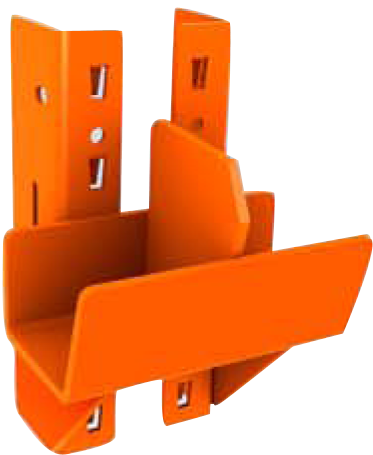

Les connecteurs évitent au touret de sortir des pattes supports.

La sélection de connecteurs (simples ou doubles) dépend du nombre de modules à
installer.

Notre accompagnement

La réalisation d'un rayonnage passe par l'étude minutieuse de vos besoins et des propriétés du bâtiment.

Nous vous conseillons dans l'aménagement de votre espace de stockage de tourets et dans le choix de la bonne structure et des éléments de sécurité.

Vous avez un projet de stockage de tourets ou bobines ?

Demandez-nous un devis personnalisé en remplissant le formulaire ci-dessous.

Vous pouvez également appeler notre conseiller rayonnage pour exposer vos besoins et formuler votre demande. Veuillez composer le 03.88.72.96.06
